1級電気工事施工管理技士 過去問
令和6年度（2024年）
問39 (午前 ハ 問27)

押しボタンは操作部と筐体を象徴的に表すシンプルな記号で表現されます。具体的には、単一の正方形または長方形の中に、操作部を表す黒丸が描かれています。この黒丸は、押しボタンを押す部分を表しています。

押しボタンを表す四角が二重になっています。この二重の表現は、JIS C 0303には規定されていません。そのため、この図記号は規格外の表記となります。

ベルは音を発生させる機器の一つとして定義されており、その図記号は、鐘の形を簡略化した形で表されます。具体的には、上部に長方形または正方形の枠があり、その下部に半円または円で表される鐘の部分が描かれています。この図は、まさにその形状を表しています。

ベルは、電気信号を受けて機械的な打音を発する装置です。警報、合図、呼び出しなど、様々な用途で使用されます。

ブザーが電気的な振動によって音を出す仕組みを象徴的に表しています。

警報用、時報用がありますので合わせて覚えておきましょう。

画像に描かれているのは、長方形を縦に二分割し、さらにそれぞれを横に二分割した、合計四つの区画を持つ記号です。一般的に、向かって左上の区画と右下の区画が黒く塗りつぶされています。この記号全体で「警報盤」を表します。

不適当な組み合わせです。　これが正解です。

押しボタンの図記号は、□の中に●です。

この選択肢では、二重の四角になっているため誤っています。

適当な組み合わせです。

図記号は、鐘を簡略化したものと考えられ、

　音を鳴らす機能をベルに当てはめています。

適当な組み合わせです。

スイッチが押されると鳴動する機能を表現しているようです。

「上部のスイッチを押すと鳴る箱」のイメージが記憶しやすいでしょう。

適当な組み合わせです。

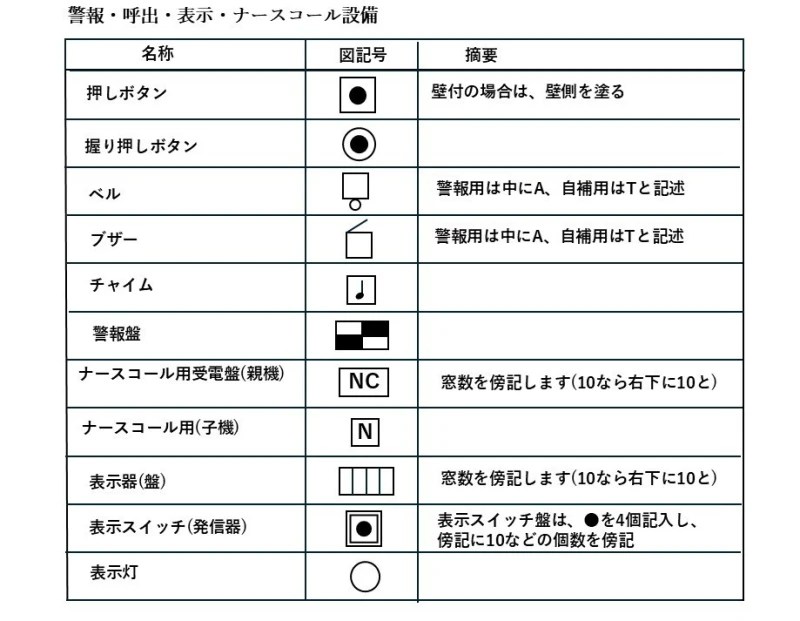

分電盤・配電盤・制御盤・警報盤といった電気設備の盤は、

　四角いキャビネットの中の模様で区別しています。

警報盤以外は、斜線や三角形で区切られていますが、

　警報盤は黒白の四角で区切られています。

警報盤は、種々の警報表示が

　パネルで表示されるイメージを持つと

　記憶し易くなるでしょう。

誤

図記号は押しスイッチです。

押しボタンは、二重□ではなく、単に四角に●です。

正

ベルで正しいです。

正

ブザーで正しいです。

正

警報盤で正しいです。
