1級電気工事施工管理技士 過去問
令和6年度（2024年）
問41 (午前 ハ 問29)

シリコン整流器 これは正しい記述です。シリコン整流器は、交流電力を直流電力に変換するための装置で、直流電気鉄道の変電所で一般的に使用されます。

直流高速度遮断器 これは正しい記述です。直流高速度遮断器は、直流電路の保護装置で、過電流や短絡が発生した際に迅速に回路を遮断します。直流電気鉄道の変電所に必須の機器です。

スコット結線変圧器 これは不適当な記述です。スコット結線変圧器は、二相交流から三相交流を得るための変圧器結線方法であり、直流電気鉄道の変電所では使用されません。主に異なる相の交流電力の変換に使用されます。

回生インバータ これは正しい記述です。回生インバータは、列車がブレーキをかける際に発生する回生エネルギーを電力系統に戻すための装置で、直流電気鉄道の変電所で使用されます。エネルギー効率を向上させる重要な機器です。

適当です。

交流電力直流電力に変換し電車線に供給する際に使用します。

適当です。

継電器と遮断機を組み合わせた機器で、電流の立ち上がりが早い現象に対応できるよう、制定値以下の電流値を検出できる選択特性を持たせるようにしています。

不適切です。

スコット結線変圧器は交流電気鉄道の変圧所に使用されます。

適当です。

列車がブレーキをかけたときの回生電力を有効利用するために用います。

正

直流変電所構成機器です。

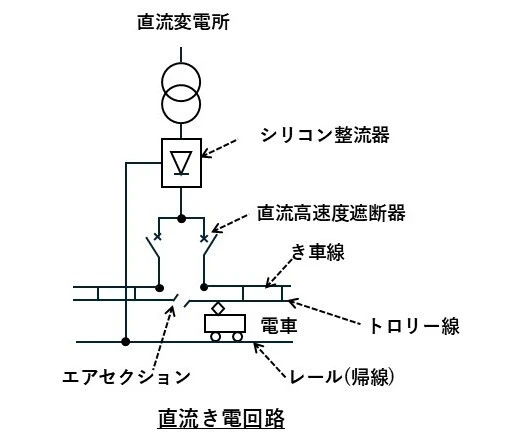

直流変電所は送電網から三相交流特別高圧を受電し、変圧器で電圧を下げますが、これをシリコン整流器で直流に変換し、電車線路にき電します。

正

直流変電所構成機器です。

き電用遮断器である直流高速度遮断器は、き電線を含む負荷側の故障短絡時に、電流を遮断します。

誤

直流でなく交流変電所構成機器です。

スコット結線変圧器は、交流変電所で、2次側電圧を等しくするため、M座変圧器の巻線数比を1:1としたときに、T座変圧器の巻線数を、(√3)/2：1とします。

正

直流変電所構成機器です。

減速などのため電車のブレーキ操作し、そのときに発生する運動エネルギーを電気エネルギーに変換し、回生電力を発電し、付近を走行する列車に供給して、鉄道の消費エネルギーを有効利用します。

この回生電力を、駅などに供給するために、回生インバータがあり、回生電力の直流を交流に変換します。
