1級電気工事施工管理技士 過去問
令和6年度（2024年）
問68 (午後 ハ 問1)

不適切です。

パワーコンディショナの最大入力電圧は、各ストリングの最小出力動作電圧となります。

適切です。

太陽光発電設備を高圧配電線に連系するため、受変電設備に地絡過電圧継電器（OVGR）を設置します。

適当です。

多入力パワーコンディショナ（マルチストリング型パワーコンディショナ）に、電圧が異なるストリングを接続します。

適当です。

直流側が高圧になる太陽光発電設備において、土地の状況により人の立ち入るおそれがない場所であったため、発電設備の周囲に設ける柵を省略することができます。

不適切です。

パワーコンディショナの最大入力電圧は、各ストリングの開放電圧を基準に設定する必要があります。

開放電圧とは：太陽光パネルが光を受けて発電しているものの、負荷（パワーコンディショナなど）に接続されていない状態での最大電圧です。この電圧は、パネルの温度が低くなると上昇する特性があります。

最大出力動作電圧とは：太陽光パネルが最も効率良く発電している時の電圧です。これは、実際の運転中の電圧であり、開放電圧よりも低い値になります。

適切です。

地絡過電圧継電器（OVGR）は、高圧連系における保護継電器の一つです。

系統地絡事故が発生した際に、発電設備を系統から切り離し、機器の損傷や波及事故を防止する役割があります。

適切です。

各ストリングの直列枚数を揃え、同じ特性の太陽光パネルを使用することで、ストリングごとの電圧を均一にすることが最も重要です。

やむを得ず異なる種類のパネルを接続する場合でも、開放電圧（Voc）が近い値であることを確認し専門家に相談する必要があります。

適切です。

高圧の電気設備には、原則として周囲に柵を設けることが定められています。

しかし、「電気設備に関する技術基準を定める省令」第23条には、土地の状況により人が立ち入るおそれがないように施設する場合は、この規定を適用しないと記載されており、柵の省略が認められる場合があります。

誤

パワーコンディショナの最大入力電圧は、各ストリングの最大出力動作電圧の和とした。

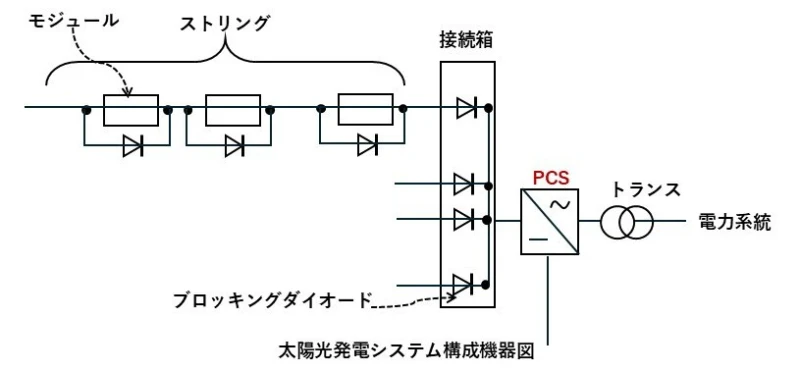

太陽電池で発電された直流電力を交流電力に変換し、負荷に給電する機能を持つのが、パワーコンディショナ(PCS)です。

ストリングは、太陽電池アレイ内の直列に接続されたモジュール群で、各ストリングは、接続箱内で並列に接続され、パワーコンディショナのインバータ部へ入力されます。

パワーコンディショナ―の入力は、各ストリングの最大出力の合計値となり、パワーコンディショナ(PCS)の入力制限値内になるように、ストリングの最大出力が調整されます。

パワーコンディショナ(PCS)の最大入力電圧は、一般的に、家庭用・低圧用では、DC450Vから600V程度で、産業用・高圧では、最大1500Vです。

正

問題文内容通りです。

「電技解釈第229条(高圧連系時の系統連系用保護装置)」

【 高圧の電力系統に分散型電源を連系する場合、次にように、異常時に分散型電源を自動的に解列する装置を施設します。

1)　次の異常を保護リレーで検出し、分散型電源を自動的に解列します。

イ 分散型電源の異常または故障。

ロ 連系する電力系統の短絡事故や地絡事故。

ハ 分散型電源の単独運転。

2)　保護リレーは、次のようにします。

検出以上：系統側地絡事故　　保護リレー種類：地絡過電圧リレー 】

正

問題文内容通りです。

屋根ごとに異なる太陽電池を設置したときには、マルチストリング型パワーコンディショナは、太陽電池モジュールからの入力回路ごとに、電力変換を行います。

正

問題文内容通りです。

省令とは、「発電用太陽電池設備に関する技術基準を定める省令」です。

以降は、「発電用太陽電池設備に関する技術基準を定める省令及びその解釈に関する逐条解説」からの適用です。

[省令]　 第3条の2（取扱者以外の者に対する危険防止措置）

電気機械器具、母線等を施設する発電用太陽電池設備で、小規模発電設備では、取扱者以外の者に、電気機械器具や母線が危険である表示をし、人が容易に接近できないような適切な措置を講じます。

[解釈]

第２条　機械器具や母線を屋外に施設する太陽電池発電設備で、小規模発電設備であれば、太陽電池発電設備を設置する場所に、取扱者以外の者が、立ち入らない措置を講じます。

ただし、土地の状況により、人が立ち入るおそれがない箇所は、立ち入らない措置は不要です。 】
