1級電気工事施工管理技士 過去問
令和6年度（2024年）
問22 (午前 ハ 問10)

雷の直撃を防止するため、鉄塔に架空地線を施設する。 これは正しい記述です。架空地線（アースワイヤー）を鉄塔の上部に設置することで、雷が鉄塔に直接当たるのを防ぎ、送電線への被害を減少させます。

鉄塔逆フラッシオーバを防止するため、塔脚接地抵抗を減少させる。 これは正しい記述です。逆フラッシオーバは、雷が鉄塔に直撃した際に、鉄塔の接地抵抗が高い場合に発生することがあります。接地抵抗を減少させることで、雷電流が地面に効率よく流れ込み、逆フラッシオーバを防ぐことができます。

2回線送電線での同時事故を避ける対策として、不平衡絶縁方式がある。 これは正しい記述です。不平衡絶縁方式は、2回線送電線が同時に雷に打たれても、一方の回線のみが影響を受けるようにする方法です。これにより、両回線が同時に停止することを防ぎ、信頼性を向上させます。

がいしのフラッシオーバを防止するため、相間スペーサを取り付ける。 この記述は誤りです。相間スペーサは電線の間隔を保つために使用され、主に風による電線の接触を防ぐ目的がありますが、がいしのフラッシオーバを直接防ぐものではありません。がいしのフラッシオーバを防止するためには、適切ながいしの選定や配置が重要です。

適当な記述です。

架空地線とは、送電線路の上方に張り巡らせた接地線で、

　この架空地線により地面に電流を逃がすことで

　雷害を避けるための重要な施設です。

いわゆる建物上方に取り付けられる避雷針の電線版で、

　雷の直撃を防止するための手段として正しい記述です。

適当な記述です。

鉄塔逆フラッシオーバとは、雷が鉄塔に落ちた際に、

　（本來は地面と同じ電位である筈の）鉄塔の電位が上昇し、

　がいしを逆方向に放電する現象です。

鉄塔に落ちた雷を、確実に地面に逃がせば発生しにくくなるので、

　鉄塔橋脚の接地抵抗を減少させるのは有効な対策です。

適当な記述です。

不平衡絶縁方式とは、回線ごとに、がいしの絶縁強度を変える方式です。

直撃雷などで異常電圧が発生した場合に、

　絶縁強度の低い回線が障害を引き受け、

　別の回線を保護することができます。

同時事故を防ぐ対策として有効な方法です。

不適当な記述で、これが正解です。

フラッシオーバは、がいし表面や空気中を通じて放電が起こる現象で、

　落雷時の高電位状態で発生することが少なくありません。

しかし相間スペーサは、送電線同士の間隔を保ち、

　風による振動や接触を防ぐための装置であり、

　がいしのフラッシオーバ防止を目的とした設備ではありません。

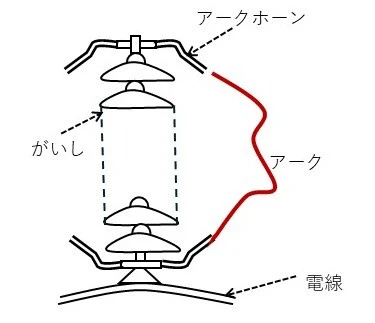

フラッシオーバ対策には、アークホーンや、

　がいし連数の増加といった手法が採られます。
