1級電気工事施工管理技士 過去問
令和6年度（2024年）
問76 (午後 ハ 問9)

適当です。

管路に硬質塩化ビニル電線管（VE）等の堅牢で重量物圧力に耐えられる材質を選定します。

適当です。
軟弱地盤では、単位区間ごとに管路導通試験器を通して地盤の堅さを確認しながら配管します。

適当です。

地中箱内で中間接続を行ったので、ケーブルを地中箱の壁に固定します。

不適当です。

防水鋳鉄管と波付硬質合成樹脂管（FEP）の接続は、ねじきりの鋼管継手ではなく腐食防止として異物継手を使用します。

適切です。

硬質塩化ビニル電線管（VE）は、電線管路に広く使用される材料であり、特に地中埋設管路に適しています。

適切です。

軟弱地盤では、管路が変形したり沈下したりする可能性があるため、

電線を通す前に、単位区間ごとに導通試験器を通して管路が正常で

あることを確認することは、非常に重要な工程です。

適切です。

地中箱（ハンドホール）内でケーブルを接続する場合、ケーブルの自重や

外部からの張力で接続部が損傷するのを防ぐため、ケーブルを地中箱の

壁にしっかりと固定する必要があります。

不適切です。

防水鋳鉄管は金属製であり、ねじ切り加工が可能です。

しかし、波付硬質合成樹脂管（FEP）は合成樹脂製であり、ねじ切り加工はできません。

この二つの異なる材質の管を接続するには、それぞれ専用の継手を使用する必要があります。

正

問題文内容通りです。

「JIS C 3653 電力用ケーブルの地中埋設の施工方法」

【 4．管路式電線路

4.2 管路は、呼び径 200 mm以下で、下表の管を使用します。

 】

正

問題文内容通りです。

軟弱地盤に施設する場合、地盤の履歴や状況を十分に把握し、管路に損傷を与えない方策を講じます。

軟弱地盤では、地盤沈下などで、地盤の曲りや変形が接続不良が起こることがあり、地中工事後の埋戻し前に、管路が正常かどうかを確認し、補修する必要があります。

その1つが、管路導通試験器で、管路の変形や絶縁不良を発見し、修復することです。

正

問題文内容通りです。

地中箱内でケーブルの中間接続を行う場合は、接続部に支障がないように、ケーブルを地中箱の壁か床に固定します。

(JIS C 3653  4.3 地中箱参照)

誤

防水鋳鉄管と波付硬質合成樹脂管（FEP）の接続に、異物継手を使用した。

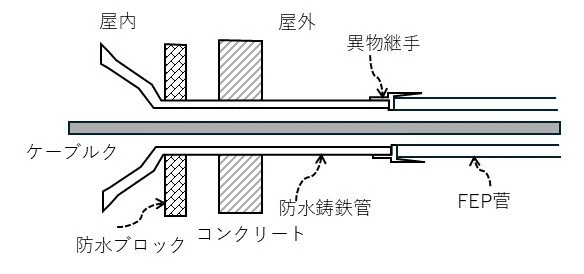

防水鋳鉄管は、地中管路が建物の外壁を貫通する部分に用い、建物の中に浸水するのを防止します。

防水鋳鉄管と地中管路、この場合は波付硬質合成樹脂管（FEP）で、これらを接続するのが、異物継手です。
