問13 (午前 ハ 問1)
問題文
汽力発電所の設備に関する記述として、最も不適当なものはどれか。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
1級電気工事施工管理技士試験 令和7年度（2025年） 問13（午前 ハ 問1） （訂正依頼・報告はこちら）
汽力発電所の設備に関する記述として、最も不適当なものはどれか。
- 過熱器は、高圧タービンで仕事をした蒸気を再びボイラで加熱し、熱効率を向上させる。
- 節炭器は、煙道ガスの余熱を利用してボイラへの給水を加熱し、熱効率を向上させる。
- 空気予熱器は、火炉に吹き込む燃焼用空気を、煙道を通る燃焼ガスで予熱する熱交換器である。
- 給水加熱器は、タービンの途中から抽気した蒸気で、ボイラへの給水を加熱する。
正解！素晴らしいです
残念...
この過去問の解説 （1件）
01

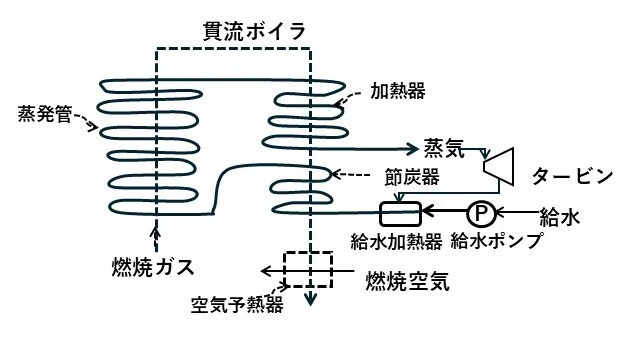

汽力発電所とは、水を加熱して蒸気をつくり、その蒸気でタービンを回して発電している発電所です。
地熱や原子力を用いるものもありますが、一般的に石油や石炭・天然ガスなどを用いる火力発電所を指す表現です。
また、蒸気タービン発電所と呼ばれることもあります。
不適当な説明です。
高圧タービンで仕事をした蒸気を再びボイラで加熱し、熱効率を向上させるのは、
過熱器ではなく、再熱器です。
過熱器はボイラで発生した飽和蒸気をタービン入口前でさらに加熱して「過熱蒸気にする装置」です。
つまりタービンの前にあるのが、過熱器であり、
タービンの後にあるのが、再熱器です。
流れとして 過熱器 → タービン → 過熱器 → （蒸気の再利用） となります。
適当な説明です。
節炭器という名前は、かつて発電の主力燃料だった「石炭」を「節約する」装置であることに由来するようです。
役割は選択肢の説明通りです。
適当な説明です。
空気予熱器は、その名称通り、燃焼用に送り込む空気を予熱することで、
効率を良くするためのもので、方法は選択肢の説明通りです。
適当な説明です。
給水加熱器は、タービンからの蒸気の一部を利用してボイラへの給水を加熱します。
予め給水を十分に加熱することにより、
水を蒸気とするために必要なエネルギーを減らし効率を良くします。
なお節炭器と給水加熱器は、どちらも給水を加熱しますが、加熱源が異なります。
節炭器は、ボイラーの排ガスを利用し、
給水加熱器は、タービンからの蒸気を利用します。
節炭器・給水加熱器・空気予熱器は、
いずれも、汽力発電所の効率を改善する装置ですが、
以下のように、対象と熱源に注目すると、覚えやすくなるでしょう。
節炭器は、「水」を「排ガス」で温めます。
給水過熱器は、「水」を「ボイラーの蒸気」で温めます。
空気予熱器は、「空気」を「排ガス」で温めます。
