1級電気工事施工管理技士 過去問
令和7年度（2025年）

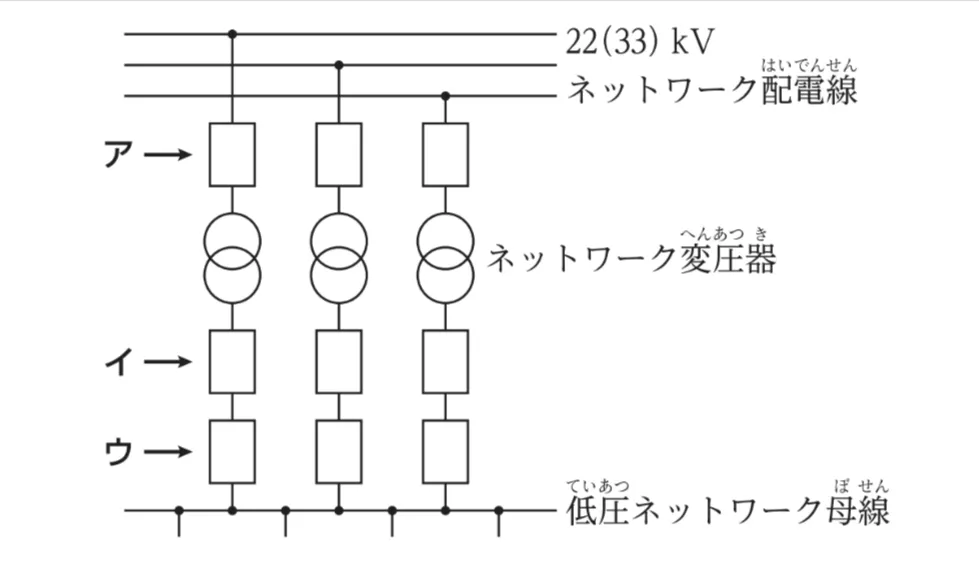

問31 (午前 ハ 問19)

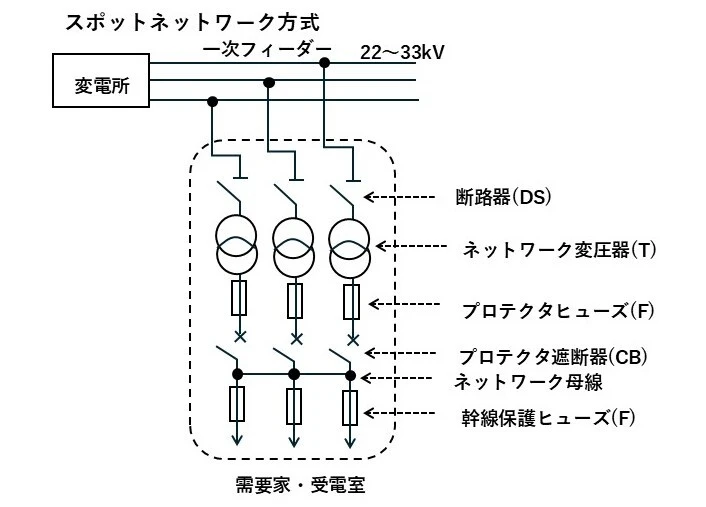

スポットネットワーク受電方式とは、
　複数の高圧配電線から受電し、各回線の変圧器二次側を並列に接続することで
　一つの回線が停止しても無停電で電力を供給できる受電方式です。

ネットワークを構成する機器の名称と役割の理解がポイントとなります。

【プロテクタ遮断器】と【プロテクタヒューズ】は、
　どちらも過電流を遮断し、変圧器を保護するのために使用されますが、

　遮断器は、事故復旧後の再投入が可能なのに対し、
　ヒューズは溶断による遮断のため交換が必要になります。

それで遮断器とヒューズを併用する場合は、
　比較的小さな事故電流を下流側の遮断器で遮断し、
　より大きな事故電流は上流側のヒューズで対応するのが一般的です。

一方、【断路器】には、事故電流を遮断する能力がありません。

　電流が流れない状態で、回路を切り離すために使用します。

それで、下流側に遮断器がある系統において、最上流側に設置されます。

【テイクオフ遮断器】とは、ネットワーク母線から各需要家への分岐点で
事故電流を遮断するために使用されるものです。
