1級電気工事施工管理技士 過去問
令和7年度（2025年）
問57 (午後 イ 問3)
問題文

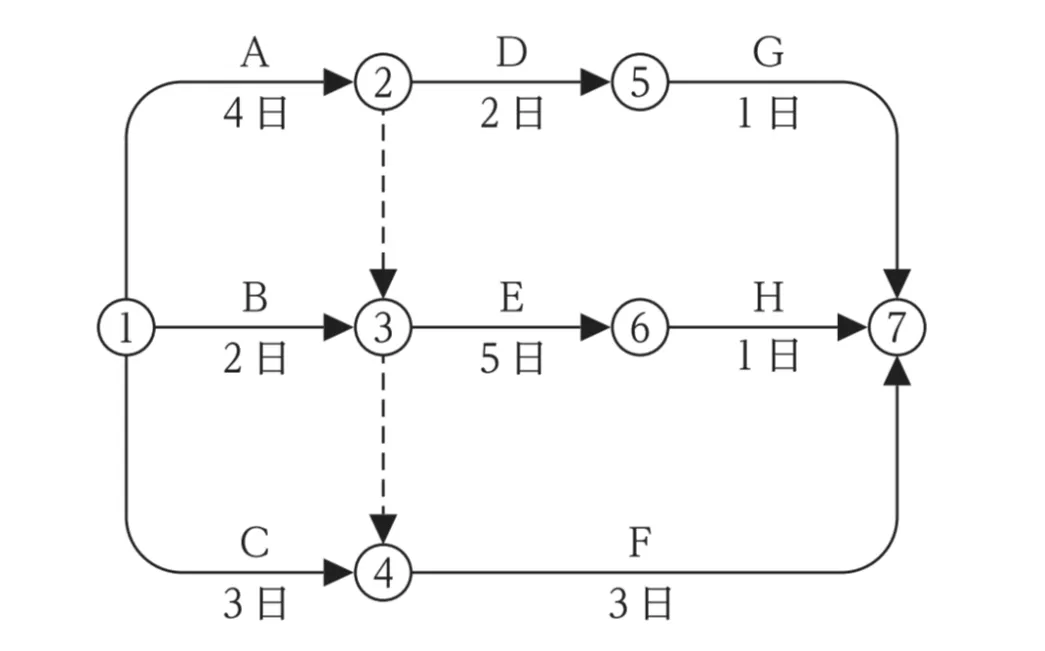

図に示す建設工事のネットワーク工程表において、イベント①から3日経過した時点で作業Aに3日間遅れが生じた。クリティカルパスの日数（所要工期）を当初設定していた所要工期に戻す場合のフォローアップに関する記述として、最も不適当なものはどれか。
ただし、◯内の数字はイベント番号、アルファベットは作業名、日数は所要日数（作業日数）を示す。
ただし、◯内の数字はイベント番号、アルファベットは作業名、日数は所要日数（作業日数）を示す。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
1級電気工事施工管理技士試験 令和7年度（2025年） 問57（午後 イ 問3） （訂正依頼・報告はこちら）
図に示す建設工事のネットワーク工程表において、イベント①から3日経過した時点で作業Aに3日間遅れが生じた。クリティカルパスの日数（所要工期）を当初設定していた所要工期に戻す場合のフォローアップに関する記述として、最も不適当なものはどれか。
ただし、◯内の数字はイベント番号、アルファベットは作業名、日数は所要日数（作業日数）を示す。
ただし、◯内の数字はイベント番号、アルファベットは作業名、日数は所要日数（作業日数）を示す。
- イベント①から3日経過した時点での、各作業の残りの所要時間（日数）を確認した。
- イベント①から3日経過した時点で、各作業の所要日数を含めて、遅れ作業を加味したネットワーク図を新たに作成した。
- 作業の遅れを確認するため、各イベントの最早開始時刻（ES）と最遅完了時刻（LF）を計算した。
- 短縮できる作業を確認するため、フリーフロート（自由余裕時間）が負（マイナスの値）となる作業を洗い出した。
- 作業Eを短縮し、所要日数を2日にすることにより、所要工期を元の10日にすることができた。
正解！素晴らしいです
残念...
この過去問の解説 （2件）
01
図に示した建設工事のネットワーク工程表で、イベントの遅れが生じたときに、クリティカルパス日数のフォローアップに関する問題です。
クリティカルパスを求めるため、以下の検討をします。
1) ルート1
➀→②→⑤→⑦ 所要日数 7日
2) ルート2
➀→③→⑥→⑦ 所要日数 8日
3) ルート3
➀→④→⑦ 所要日数 6日
クリティカルパスの調査
2)のケースでは、
③から次の作業Eを始めるには、➀→②が済んでいる必要があり、③から次の作業に移るには、➀→③は4日を要します。
したがって、➀→③→⑥→⑦ 所要日数10日 となります。
図に示した建設工事のネットワーク工程表で、イベントの遅れが生じたときに、クリティカルパス日数のフォローアップに関する問題です。
クリティカルパスを求めるため、以下の検討をします。
1) ルート1
➀→②→⑤→⑦ 所要日数 7日
2) ルート2
➀→③→⑥→⑦ 所要日数 8日
3) ルート3
➀→④→⑦ 所要日数 6日
クリティカルパスの調査
2)のケースでは、
③から次の作業Eを始めるには、➀→②が済んでいる必要があり、③から次の作業に移るには、➀→③は4日を要します。
したがって、➀→③→⑥→⑦ 所要日数10日 となります。
3)のケースでは、
④から次の作業Fを始めるには、➀→③が済んでいる必要があり、ケース1)の検証から、➀→②も済んでいる必要があり、➀→④の実質日数は、4日を要します。
したがって、➀→④→⑦ 所要日数 7日 となります。
以上から、クリティカルパスは、ケース2の、➀→③→⑥→⑦ 所要日数10日です。
正
問題の内容通りです。
A作業は、3日目となり、あと1日かかります。
B作業は、済んでいて、③から次の工程に移るため、➀→②の終了を待っている状態です。
C作業は完了し、④から次の工程に移るため、➀→②の終了を待っている状態です。
正
問題の内容通りです。
Aの作業工数が、4日から7日の変更になるだけで、他の作業日数は変わらない、ネットワーク図となります。
ただし、クリティカルパスは、➀→③→⑥→⑦の所要日数13日です。
正
問題の内容通りです。
➀→②のA作業の最遅完了時刻は、7日、②からのD作業の最早開始時刻は7日です。
➀→③のB作業の最遅完了時刻は、7日、③からのE作業の最早開始時刻は7日です。
➀→④のC作業の最遅完了時刻は、7日、④からのF作業の最早開始時刻は7日です。
誤
短縮できる作業を確認するため、フリーフロート（自由余裕時間）が負（マイナスの値）となる作業を洗い出した。
A作業が4日から7日になるため、②、③、④以降の作業で、クリティカルパスの所要日数から、短縮できる作業はありません。
したがって、フリーフロート（自由余裕時間）が負（マイナスの値）となる作業の洗い出しは、無意味です。
正
問題の内容通りです。
クリティカルパス➀→③→⑥→⑦の所要日数13日は、③→⑥が5日から2日になるため、10日となります。
なお、➀→②→⑤→⑦の所要日数も、10日となるため、このルートもクリティカルパスになります。
参考になった数13
この解説の修正を提案する
02
ネットワーク工程表のクリティカルパスの日数（所要工期）のフォローアップに関する問題となります。
作業Aが遅れる前のクリティカルパスの日数（所要工期）を求めます。
【経路1】①(作業A：4日)→②(作業D：2日)→⑤(作業G：1日)→⑦＝7日
【経路2】①(作業A：4日)→②(ダミー)→③(ダミー)→④(作業F：3日)→⑦＝7日
【経路3】①(作業A：4日)→②(ダミー)→③(作業E：5日)→⑥(作業H：1日)→⑦＝10日
【経路4】①(作業B：2日)→③(作業E：5日)→⑥(作業H：1日)→⑦＝8日
【経路5】①(作業B：2日)→③(ダミー)→④(作業F：3日)→⑦＝5日
【経路6】①(作業C：3日)→④(作業F：3日)→⑦＝6日
以上の結果より、作業Aが遅れる前のクリティカルパスの日数（所要工期）は10日となり、クリティカルパスは経路3が該当します。
ここで、作業Aに3日間遅れが生じた場合、クリティカルパスの日数（所要工期）は13日となります。ここで日数を10日に戻す作業として誤っているものを、以下から選択しましょう。
こちらは正しいです。イベントが過ぎた時点で、残りの所要時間（日数）を確認した上で、工期の軌道修正は重要な作業の一つとなります。
こちらは正しいです。イベント①から3日経過した時点でのネットワーク図の変更は所要工期に戻す対策として有効となります。
こちらは正しいです。作業Aに3日間遅れが生じた場合の最早開始時刻（ES）と最遅完了時刻（LF）は共に7日となります。
フリーフロート（自由余裕時間）は作業を最早開始時刻で始め、後続作業も最早開始時刻で始める場合に生じる余裕時間をフリーフロートと言いますが、図の②→③→④は元々ダミーとなっているため、負（マイナスの値）となる作業を洗い出しても工期短縮につながりません。よってこちらは誤りです。
冒頭よりクリティカルパスは経路3となり、作業Eを短縮して所要日数を2日にした場合は以下となります。
・①(作業A：7日)→②(ダミー)→③(作業E：2日)→⑥(作業H：1日)→⑦＝10日
上記の結果より所要工期を元の10日にすることができます。よってこちらは正しいです。
参考になった数3
この解説の修正を提案する
