1級電気工事施工管理技士 過去問
令和8年度（2026年）
問7 (電力・電気機器 問1)

正しいです。

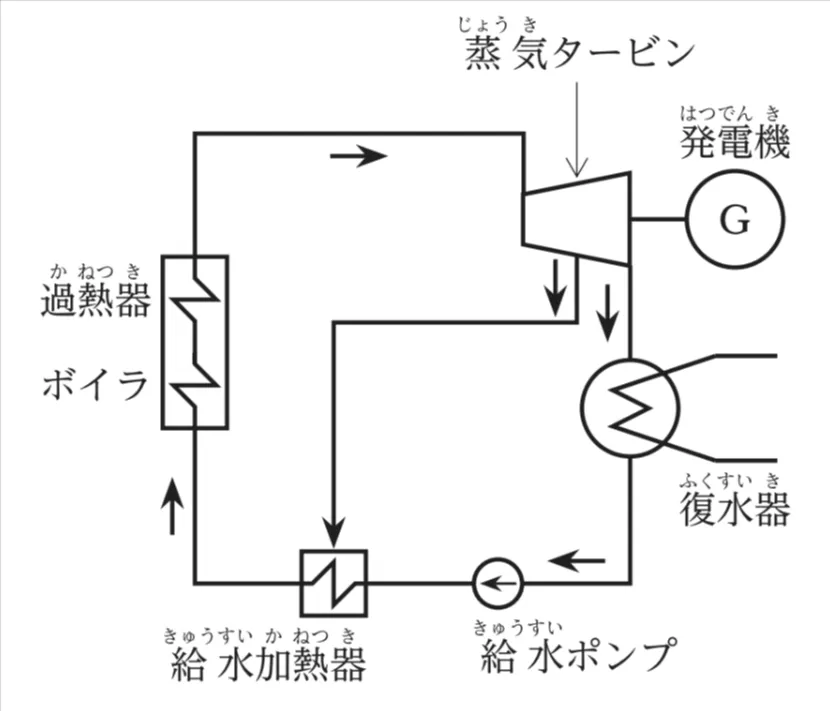

再生サイクルは蒸気タービンから抽出した蒸気の熱を利用して、ボイラに送る前の給水加熱器で給水をあらかじめ加熱する方式です。これにより復水器での損失が減少し、ボイラで必要となる加熱量が減るため、発電設備全体の熱効率が向上します。

誤りです。

再熱サイクルは蒸気タービンである程度膨張させた蒸気を、タービンの途中でボイラの再熱器に戻して加熱し、再度タービンで膨張させる方式です。これによりタービン熱効率が向上します。

図では、蒸気タービンから抽出した蒸気を再加熱して蒸気タービンへ戻す経路がありません。

誤りです。

再熱再生サイクルは大容量汽力発電所のほとんどで採用されている、再熱サイクルと再生サイクルを組み合わせた方式です。

図では給水加熱器による再生は行われていますが、蒸気をボイラの再熱器で再加熱して蒸気タービンへ戻す設備がありません。

誤りです。

ランキンサイクルは汽力発電所の基本となる、ボイラ➡蒸気タービン➡復水器➡給水ポンプ➡ボイラという構成の熱サイクルです。

図では給水加熱器があり、蒸気タービンから抽出した蒸気で給水を加熱していることから、単純なランキンサイクルではありません。
